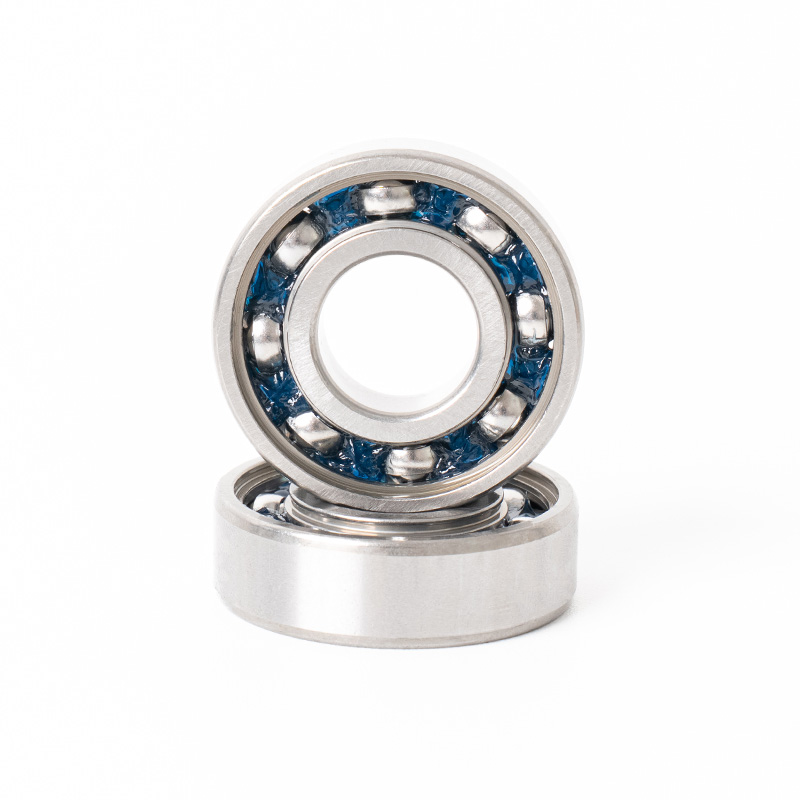

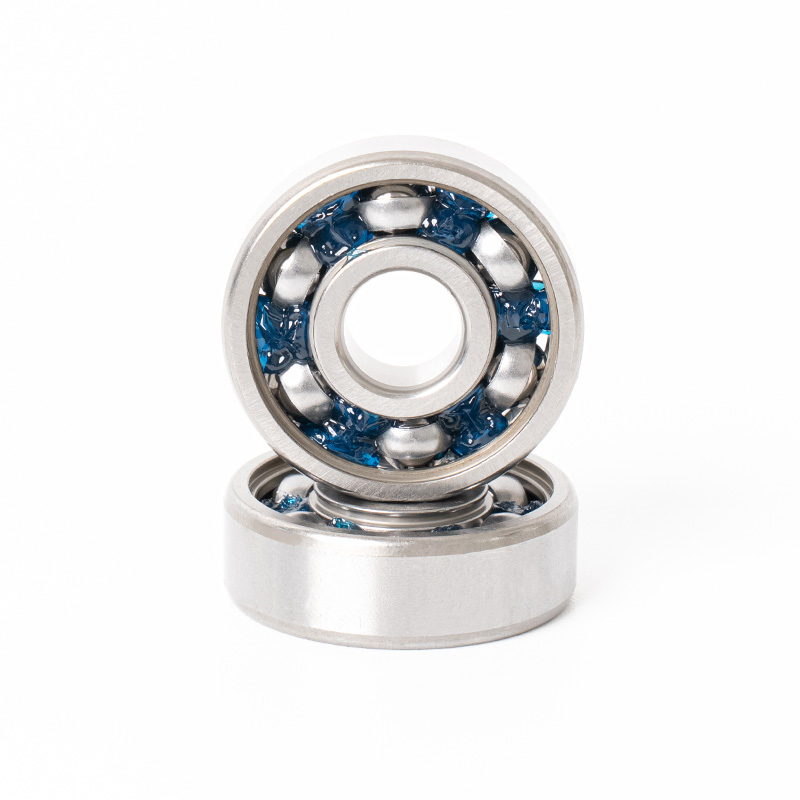

Otevřená kuličková ložiska s hlubokou drážkou
Otevřená kuličková ložiska s hlubokou drážkou
Otevřená kuličková ložiska s hlubokou drážkou
Otevřená kuličková ložiska s hlubokou drážkou

Otevřená kuličková ložiska s hlubokou drážkou

Otevřená kuličková ložiska jsou nejběžnějším a nejjednodušším typem valivých ložisek. Jejich pozoruhodným znakem je, že mezi vnitřním a vnějším kroužkem ložiska není žádné těsnicí zařízení a valivá tělesa a klece jsou v otevřeném stavu. Protože zde nejsou žádná těsnění ani kryty proti prachu, mohou otevřená ložiska snadno přidávat a nahrazovat maziva, což pomáhá udržovat vnitřek ložiska čistý a snižuje provozní teploty. Tato konstrukce činí otevřená kuličková ložiska vhodná pro použití v podmínkách s dobrými mazacími podmínkami a relativně čistým prostředím, zejména pro mechanická zařízení, která vyžadují častou údržbu ložisek a požadavky na vysoké otáčky. Mohou odolat velkým radiálním zatížením a také mají určitou obousměrnou axiální únosnost a jsou široce použitelné. Otevřená ložiska mají standardizovanou velikost a pokrývají různé velikosti vnitřního a vnějšího průměru, které jsou vhodné pro různé konstrukce mechanických konstrukcí.
Získejte cenovou nabídku
PREV：2RZ utěsněná kuličková ložiska s hlubokou drážkouDALŠÍ：Kuličková ložiska s hlubokou drážkou řady 6300
  • Parametr
  • Kontaktujte nás

  • Řada 6000

    Ložisko
    Ne.    		 Bore
    d
    mm    		 O.D.
    D
    mm    		 Šířka
    B
    mm    		 Gharnfer
    mm
    mm    		 Nosnost Ball Compiement Maximální rychlost Hmotnost/Sada
    Dynamickýkýký
    kr    		 Statickékéké
    kr    		 Ne. Velikost
    mm    		 Namazat
    r/min    		 Olej
    r/min    		 Kg/sada
    6000 10 0.3937 26 1.0236 8 0.3150 0.3 4.55 1.95 7 4.763 29000 34000 0.019
    6001 12 0.4724 28 1.1024 8 0.3150 0.3 5.1 2.39 8 4.763 26000 30000 0.021
    6002 15 0.5906 32 1.2598 9 0.3543 0.3 5.6 2.84 9 4.763 22000 26000 0.035
    6003 17 0.6693 35 1.3780 10 0.3937 0.3 6.8 3.35 10 5 20000 24000 0.040
    6004 20 0.7874 42 1.6535 12 0.4724 0.6 9.4 5.05 9 6.35 18000 21000 0.068
    6005 25 0.9843 47 1.8504 12 0.4724 0.6 10.1 5.85 10 6.35 15000 18000 0.079
    6006 30 1.1811 55 2.1645 13 0.5118 1.0 13.2 8.3 11 7.144 13000 15000 0.113
    6007 35 1.3779 62 2.4409 14 0.5512 1.0 16.0 10.3 11 7.938 12000 14000 0.149
    6008 40 1.5748 68 2.6772 15 0.5906 1.0 16.8 11.5 12 7.938 10000 12000 0.185
    6009 45 1.7716 75 2.9528 16 0.6299 1.0 21.0 15.1 12 8.731 9200 11000 0.231
    6010 50 1.9650 80 3.1496 16 0.6299 1.1 21.8 16.6 13 8.731 8400 9800 0.256
    6011 55 2.1653 90 3.5433 18 0.7087 1.1 28.3 21.2 12 11.000 7700 9000 0.388
    6012 60 2.3620 95 3.740 18 0.7087 1.1 29.5 23.2 13 11.000 7000 8300 0.414
    6013 65 2.5590 100 3.9370 18 0.7087 1.1 30.5 25.2 13 11.112 6500 7700 0.421
    6014 70 2.7559 110 4.3307 20 0.7874 1.1 38.0 31.0 13 12.303 6100 7100 0.604
    6015 75 2.9528 115 4.5276 20 0.7874 1.1 39.5 33.5 14 12.303 5700 6700 0.649
    6016 80 3.1496 125 4.9213 22 0.8661 1.1 47.5 40.0 14 13.494 5300 6200 0.854
    6017 85 3.3465 130 5.1181 22 0.8661 1.1 49.5 43.0 14 14.000 5000 5900 0.89
    6018 90 3.5433 140 5.5118 24 0.9449 1.5 58.0 49.5 14 15.081 4700 5600 1.02
    6019 95 3.7402 145 5.7087 24 0.9449 1.5 60.5 54.0 14 15.081 4500 5300 1.08
    6020 100 3.9370 150 5.9055 24 0.9449 1.5 60.0 54.0 14 16.000 4200 5000 1.15

    Řada 6200

    Ložisko
    Ne.    		 Bore
    d
    mm    		 O.D.
    D
    mm    		 Šířka
    B
    mm    		 Gharnfer
    mm
    mm    		 Nosnost Kuličkový doplněk Maximální rychlost Hmotnost/Sada
    Dynamickýkýký
    kr    		 Statickékéké
    kr    		 Ne. Velikost
    mm    		 Namazat
    r/min    		 Olej
    r/min    		 Kg/sada
    6200 10 0.3937 30 1.1811 9 0.3543 0.6 5.1 2.39 8 4.763 25000 30000 0.032
    6201 12 0.4724 32 1.2598 10 0.3937 0.6 6.1 2.75 7 5.953 22000 26000 0.037
    6202 15 0.5906 35 1.3779 11 0.4331 0.6 7.75 3.6 8 5.953 19000 23000 0.045
    6203 17 0.6693 40 1.5748 12 0.4724 0.6 9.6 4.6 8 6.747 18000 21000 0.066
    6204 20 0.7874 47 1.8504 14 0.5512 1.0 12.8 6.65 8 7.938 16000 18000 0.106
    6205 25 0.9843 52 2.0472 15 0.5906 1.0 14.0 7.85 9 7.938 13000 15000 0.128
    6206 30 1.1811 62 2.4409 16 0.6299 1.0 19.5 11.3 9 9.525 11000 13000 0.199
    6207 35 1.3779 72 2.8346 17 0.6693 1.1 25.7 15.3 9 11.112 9800 11000 0.288
    6208 40 1.5748 80 3.1496 18 0.7087 1.1 29.1 17.8 9 12.0 8700 10000 0.366
    6209 45 1.7716 85 3.3465 19 0.7480 1.1 32.5 20.4 10 12.0 7800 9200 0.398
    6210 50 1.9650 90 3.5433 20 0.7841 1.1 35.0 23.2 10 12.7 7100 8300 0.454
    6211 55 2.1653 100 3.9370 21 0.8268 1.5 43.5 29.2 10 14.288 6400 7600 0.601
    6212 60 2.3620 110 4.3307 22 0.8661 1.5 52.5 36.0 10 15.081 6000 7000 0.783
    6213 65 2.5590 120 7.7244 23 0.9055 1.5 57.5 40.0 10 16.669 5500 6500 0.99
    6214 70 2.7559 125 4.9213 24 0.9449 1.5 62.0 44.0 11 16.669 5100 6000 1.07
    6215 75 2.9528 130 5.1181 25 0.9843 1.5 66.0 49.5 11 17.462 4800 5600 1.18
    6216 80 3.1496 140 5.7087 26 1.0236 2.0 72.5 53.0 11 18.256 4500 6300 1.40
    6217 85 3.3465 150 5.9055 28 1.1024 2.0 83.5 64.0 11 19.844 4200 5000 1.79
    6218 90 3.5433 160 6.2992 30 1.1811 2.0 96.0 71.5 10 22.225 4000 4700 2.15
    6219 95 3.7402 170 6.6929 32 1.2598 2.1 109 82.0 10 24.0 3700 4400 2.62
    6220 100 3.9370 180 7.0866 34 1.3386 2.1 122 93.0 10 25.4 3500 4200 3.14

    Řada 6300

    Ložisko
    Ne.    		 Bore
    d
    mm    		 O.D.
    D
    mm    		 Šířka
    B
    mm    		 Gharnfer
    mm
    mm    		 Nosnost Kuličkový doplněk Maximální rychlost Hmotnost/Sada
    Dynamickýkýký
    kr    		 Statickékéké
    kr    		 Ne. Velikost
    mm    		 Namazat
    r/min    		 Olej
    r/min    		 Kg/sada
    6300 10 0.3937 35 1.3779 11 0.4331 0.6 8.2 3.5 6 7.144 23000 27000 0.053
    6301 12 0.4724 37 1.4567 12 0.4724 1.0 9.7 4.2 6 7.938 20000 24000 0.06
    6302 15 0.5906 42 1.6535 13 0.5118 1.0 11.4 5.45 7 7.938 17000 21000 0.082
    6303 17 0.6693 47 1.8504 14 0.5512 1.0 13.5 6.55 7 8.731 16000 19000 0.115
    6304 20 0.7874 52 2.0472 15 0.5906 1.1 15.9 7.90 7 9.525 14000 17000 0.144
    6305 25 0.9843 62 2.4409 17 0.6693 1.1 21.2 10.90 7 11.500 12000 14000 0.232
    6306 30 1.1811 72 2.8346 19 0.7480 1.1 26.7 15.0 8 12.000 10000 12000 0.36
    6307 35 1.3779 80 3.1496 21 0.8268 1.5 33.5 19.1 8 13,494 8800 10000 0.457
    6308 40 1.5748 90 3.5433 23 0.9055 1.5 40.5 24.0 8 15.081 7800 9200 0.63
    6309 45 1.7716 100 3.9370 25 0.9843 1.5 53.0 32.0 8 17.462 7000 8200 0.814
    6310 50 1.9650 110 4.3307 27 1.0630 2.0 62.0 38.5 8 19.05 6400 7500 1.07
    6311 55 2.1653 120 4.7244 29 1.1417 2.0 71.5 45.0 8 20.638 5800 6800 1.37
    6312 60 2.3620 130 5.1181 31 1.2205 2.1 82.0 52.0 8 22.225 5400 6300 1.73
    6313 65 2.5590 140 5.7087 33 1.2992 2.1 92.5 60.0 8 24.0 4900 5800 2.08
    6314 70 2.7559 150 5.9055 35 1.3780 2.1 104.0 68.0 8 25.40 4600 5400 2.52
    6315 75 2.9528 160 6.2992 37 1.4567 2.1 113 77.0 8 26.988 4300 5000 3.02
    6316 80 3.1496 170 6.6929 39 1.5354 2.1 123 86.5 8 28.575 4000 4700 3.59
    6317 85 3.3465 180 7.0866 41 1.6142 3.0 133 970 8 30.1625 3800 4500 4.23
    6318 90 3.5433 190 7.4803 43 1.6929 3.0 143 107 8 31.75 3600 4200 4.91
    6319 95 3.7402 200 7.8740 45 1.7717 3.0 153 119 B 34.000 3300 3900 5.67
    6320 100 3.9370 210 8.2677 47 1.8504 3.0 173 141 8 36.512 3200 3700 7.00
    Řada 6000
    Model ložiska úroveň Materiál prstenu
    6000 ZV2 GCR 15
    6001 ZV2 GCR 15
    6002 ZV2 GCR 15
    6003 ZV2 GCR 15
    6004 ZV2 GCR 15
    6005 ZV2 GCR 15
    6006 ZV2 GCR 15
    6007 ZV2 GCR 15
    6008 ZV2 GCR 15
    6009 ZV2 GCR 15

    Řada 6200
    Model ložiska úroveň Materiál prstenu
    6200 ZV3 GCR 15
    6201 ZV3 GCR 15
    6202 ZV3 GCR 15
    6203 ZV3 GCR 15
    6204 ZV2 GCR 15
    6205 ZV2 GCR 15
    6206 ZV2 GCR 15
    6207 ZV2 GCR 15
    6208 ZV2 GCR 15
    6209 ZV2 GCR 15

    Řada 6300
    Model ložiska úroveň Materiál prstenu
    6300 ZV3 GCR 15
    6301 ZV3 GCR 15
    6302 ZV3 GCR 15
    6303 ZV2 GCR 15
    6304 ZV2 GCR 15
    6305 ZV2 GCR 15
    6306 ZV2 GCR 15
    6307 ZV2 GCR 15
    6308 ZV2 GCR 15
    6309 ZV2 GCR 15

Související produkty

O YIFENG

Společnost je profesionální podnik zabývající se vývojem a výrobou malých a středních miniaturních kuličkových ložisek s hlubokou drážkou, výrobky jsou široce používány v různých mikromotorech, domácích spotřebičích, komunikačních zařízeních, lékařských, sportovních zařízeních, textilních strojích, dopravě a dalších oborech. Společnost má více než 200 zaměstnanců a rozkládá se na ploše více než 6000 metrů čtverečních. Roční výrobní kapacita je 25 milionů sad. S domácí pokročilou technologií „mikropočítačového krokového řízení“ mikro, malé a středně velké automatizované výrobní linky na ložiska, se silnou technickou silou a přesným zpracováním, testovacím zařízením, profesionálně vybaveným měřicími a fyzikálními a chemickými kontrolními institucemi, dosáhly všechny přístroje a zařízení špičkové úrovně.

NINGBO YIFENG BEARING CO.,LTD.

Jsme spolehlivým partnerem, který přetváří naše odborné znalosti do úspěchu vašeho projektu.

čestný certifikát

NOVINKY
Znalosti oboru

Jaký je konstrukční rozdíl mezi otevřenými kuličkovými ložisky s hlubokou drážkou a ložisky s těsněním?

Úvod do kuličkových ložisek s hlubokou drážkou
Kuličková ložiska s hlubokou drážkou patří mezi nejpoužívanější valivá ložiska kvůli jejich jednoduché konstrukci, všestrannosti a schopnosti zvládat radiální i axiální zatížení. Jejich velikost je standardizovaná, což usnadňuje jejich integraci do různých mechanických systémů. V závislosti na aplikaci a podmínkách prostředí však lze kuličková ložiska rozdělit na otevřený typ a typ s těsněním. Klíčový rozdíl mezi těmito dvěma spočívá v jejich konstrukčním provedení, zejména pokud jsou součástí ochranného těsnění.

Konstrukční charakteristiky kuličkových ložisek s otevřenou hlubokou drážkou
Otevřená kuličková ložiska s hlubokou drážkou nemají mezi vnitřním a vnějším kroužkem žádné těsnicí zařízení. Valivá tělesa a klec jsou v exponovaném stavu, což umožňuje snadné přidávání nebo výměnu maziv. Tato konstrukční vlastnost je činí vhodnými pro aplikace, kde je čisté prostředí, dobře udržované podmínky mazání a kde je vyžadována častá údržba. Absence těsnění také pomáhá snižovat tření, díky čemuž jsou otevřená ložiska ideální pro vysokorychlostní provoz. Jsou však náchylnější k prachu, vlhkosti a dalším nečistotám.

Konstrukční charakteristiky utěsněných kuličkových ložisek s hlubokou drážkou
Naproti tomu utěsněná kuličková ložiska jsou vybavena těsnicími zařízeními, obvykle pryžovými těsněními nebo kovovými štíty, na jedné nebo obou stranách ložiska. Tato těsnění jsou navržena tak, aby udržela maziva uvnitř ložiska a zároveň zabránila vnikání prachu, nečistot a jiných nečistot. Těsnicí struktury také pomáhají snížit potřebu časté údržby, protože ložisko si zachovává mazání po delší dobu. Kvůli dodatečnému těsnění však mají utěsněná ložiska obecně vyšší úrovně tření ve srovnání s otevřenými ložisky, což může mírně omezit jejich maximální provozní rychlost.

Srovnávací strukturální analýza
Nejzásadnější konstrukční rozdíl mezi otevřenými a utěsněnými typy spočívá v tom, zda je či není integrován těsnicí prvek. Těsnicí složka ovlivňuje způsoby mazání, četnost údržby a odolnost vůči vnějším podmínkám. Následující tabulka shrnuje strukturální srovnání:

Funkce Otevřená kuličková ložiska s hlubokou drážkou Utěsněná kuličková ložiska s hlubokou drážkou
Těsnění/štít Žádný, otevřený design Pryžové těsnění nebo kovové štíty na jedné / obou stranách
Mazání Snadno se přidá nebo vymění Předvyplněno, omezená náhrada
Ochrana proti kontaminantům Nízká, závisí na prostředí Vysoká, chrání před prachem a vlhkostí
Úroveň tření Nízká, vhodná pro vysoké rychlosti Vyšší díky těsnícímu prvku
Údržba Nutné časté mazání Vyžaduje minimální údržbu

Vliv struktury na výkon
Konstrukční rozdíly mezi otevřenými a utěsněnými ložisky přímo ovlivňují jejich výkon. Otevřená ložiska se svým nízkým třením jsou vhodná pro vysokorychlostní aplikace, kde lze zajistit konstantní mazání. Utěsněná ložiska se svými ochrannými prvky jsou stabilnější v prašném nebo vlhkém prostředí a vyžadují méně častou údržbu. Tyto rozdíly umožňují technikům vybrat vhodný typ na základě pracovních podmínek stroje.

Aplikace kuličkových ložisek s otevřenou hlubokou drážkou
Otevřená ložiska se běžně používají v aplikacích, jako jsou vysokorychlostní motory, přesné přístroje a prostředí, kde jsou udržovány čisté provozní podmínky. Jejich struktura umožňuje přímý přístup k mazání, takže jsou vhodné pro systémy s centrálním mazacím zařízením. Průmyslová odvětví, jako jsou textilní stroje, obráběcí stroje a mikromotory, často těží z otevřených konstrukcí, když jsou možné časté cykly mazání.

Aplikace kuličkových ložisek s uzavřenou hlubokou drážkou
Utěsněná ložiska jsou preferována v prostředích, kde dochází ke kontaminaci, jako jsou domácí spotřebiče, automobilové součástky a zemědělské stroje. Vzhledem k tomu, že jejich struktura zabraňuje vnikání prachu a vlhkosti, jsou zvláště užitečné v zařízeních, která pracují ve venkovních nebo průmyslových podmínkách. Jejich samostatné mazání je také činí ideálními pro stroje, kde je omezený přístup k údržbě.

Případ NINGBO YIFENG BEARING CO., LTD.
NINGBO YIFENG BEARING CO., LTD. je profesionální výrobce zabývající se vývojem a výrobou malých a středních miniaturních kuličkových ložisek. S více než 200 zaměstnanci a roční výrobní kapacitou 25 milionů sad dodává společnost ložiska široce používaná v mikromotorech, domácích spotřebičích, komunikačních zařízeních, lékařských zařízeních, textilních strojích a dopravních systémech. Jejich pokročilé automatizované výrobní linky podporované mikropočítačovým krokovým řízením jim umožňují vyrábět ložiska otevřeného i utěsněného typu, která splňují požadavky různých aplikací. Integrací silné technické síly s přesným testovacím zařízením společnost zajišťuje, že si její produkty udrží stabilitu za různých provozních podmínek.

Pokyny pro strukturální výběr
Rozhodnutí mezi otevřenými a utěsněnými ložisky často závisí na faktorech, jako je provozní rychlost, čistota prostředí a dostupnost údržby. Inženýři při výběru obvykle berou v úvahu následující:

Podmínka Doporučený typ Důvod
Čisté prostředí, vysokorychlostní provoz Otevřené ložisko Nižší tření, snadné domazávání
Prašné nebo vlhké prostředí Utěsněné ložisko Lepší ochrana před nečistotami
Možná častá údržba Otevřené ložisko Mazání can be replenished easily
Omezený přístup údržby Utěsněné ložisko Předmazané, dlouhotrvající mazání

Dlouhodobé úvahy
Při dlouhodobém provozu mohou otevřená ložiska vyžadovat důslednější monitorování a údržbu, aby se zabránilo předčasnému opotřebení v důsledku znečištění. Na druhou stranu, utěsněná ložiska, i když vyžadují méně údržby, mohou časem zaznamenat degradaci maziva, kterou nelze doplnit bez demontáže ložiska. Výběr konstrukce by proto měl být vyvážený s očekávanou životností a provozním prostředím strojního zařízení.

Výhody a omezení každé struktury
Strukturální rozdíly poskytují výrazné výhody a omezení. Otevřená ložiska jsou výhodná pro vysokorychlostní, snadno udržovatelné systémy, ale jsou omezena jejich náchylností ke kontaminaci. Utěsněná ložiska jsou výhodná pro odolnost v drsném prostředí, ale mají omezený výkon při vysokých otáčkách kvůli tření těsnění. Pochopení těchto kompromisů je zásadní při navrhování spolehlivého zařízení.
